Helm Master® EX

Um sistema.
Uma experiência integrada.

Comando, direção, informação e assistência trabalham juntos para transformar a maneira como você conduz sua embarcação.

Informação Display CL5

Manobras Joystick

Comando Comando 6X9

Direção Sistema de direção

Assistência Autopilot

Informação Display CL5

Manobras Joystick

Comando Comando 6X9

Direção Sistema de direção

Assistência Autopilot

Explore o sistema

Tudo conversa. Tudo responde.

Passe o mouse sobre um componente para explorar. Toque em um componente para explorar.

Explore

Helm Master® EX

Conheça os níveis do sistema
Helm Master EX

O Helm Master® EX consiste em 4 níveis de aplicação principais e foi projetado para ser totalmente personalizável. Você pode começar com os comandos eletrônicos, direção elétrica e adicionar componentes ao longo do tempo, permitindo evoluir o sistema conforme suas necessidades.

Função / componente	NÍVEL 1 Digital Electronic Control	NÍVEL 2 Digital Electric Steering	NÍVEL 3 Autopilot	NÍVEL 4 Joystick
Alavanca única	✓	✓	✓	✓
Controle de velocidade	✓	✓	✓	✓
Mudança de padrão	✓	✓	✓	✓
Trim Assist	✓	✓	✓	✓
Motor Central	✓	✓	✓	✓
Função neutro	✓	✓	✓	✓
CL5 Display	✓	✓	✓	✓
Interfaces MFD	✓	✓	✓	✓
Start / Stop	✓	✓	✓	✓
Energizar o painel à distância	✓	✓	✓	✓
Ajuste de número de voltas na direção		✓	✓	✓
Atrito de direção ajustável		✓	✓	✓
Manter a direção			✓	✓
Manter o curso			✓	✓
Padrões de esterçamento			✓	✓
Trajeto ponto a ponto			✓	✓
Piloto automático com ajuste no joystick				✓
Manobrabilidade por joystick				✓
Botões dos recursos de SetPoint				✓
Trajeto ponto a ponto com parada final no SetPoint				✓

O Helm Master® EX foi desenvolvido para evoluir com a embarcação, permitindo adicionar componentes e funcionalidades conforme a configuração desejada.

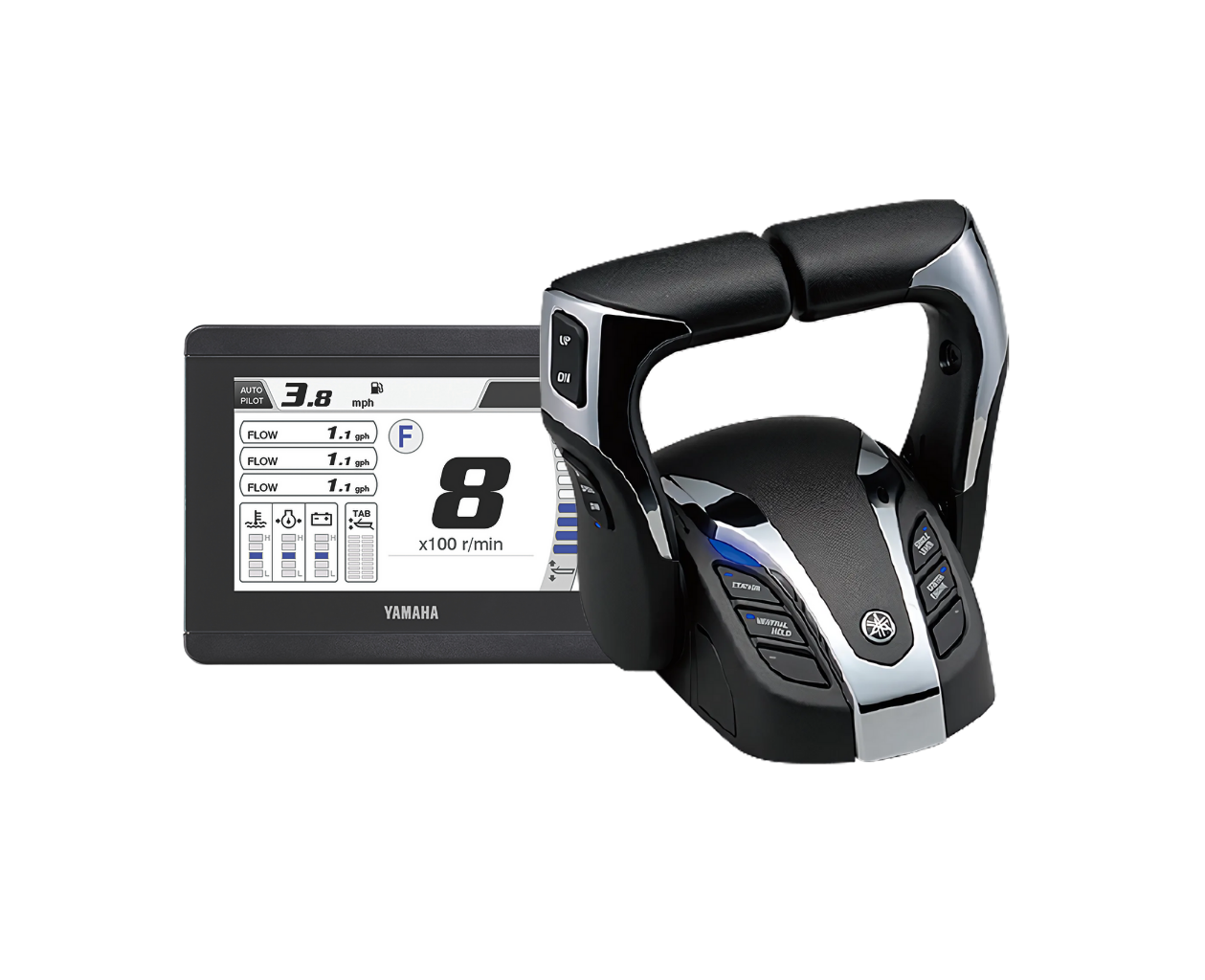

NÍVEL 1

Comando eletrônico
digital.

O nível 1 do Sistema Helm Master® EX incorpora o Comando Eletrônico Digital (DEC), composto pelo Comando 6X9, Touchscreen CL5 e Chave Presencial EKS*.

Completamente redesenhado, o Comando 6X9 oferece um design elegante, confortável e repleto de novos recursos. Com o nível 1, você comanda individualmente ou simultaneamente até 4 motores de popa Yamaha.

*A Chave EKS não acompanha o Helm Master® EX e é adquirida separadamente.

Controle eletrônico
com precisão e resposta.

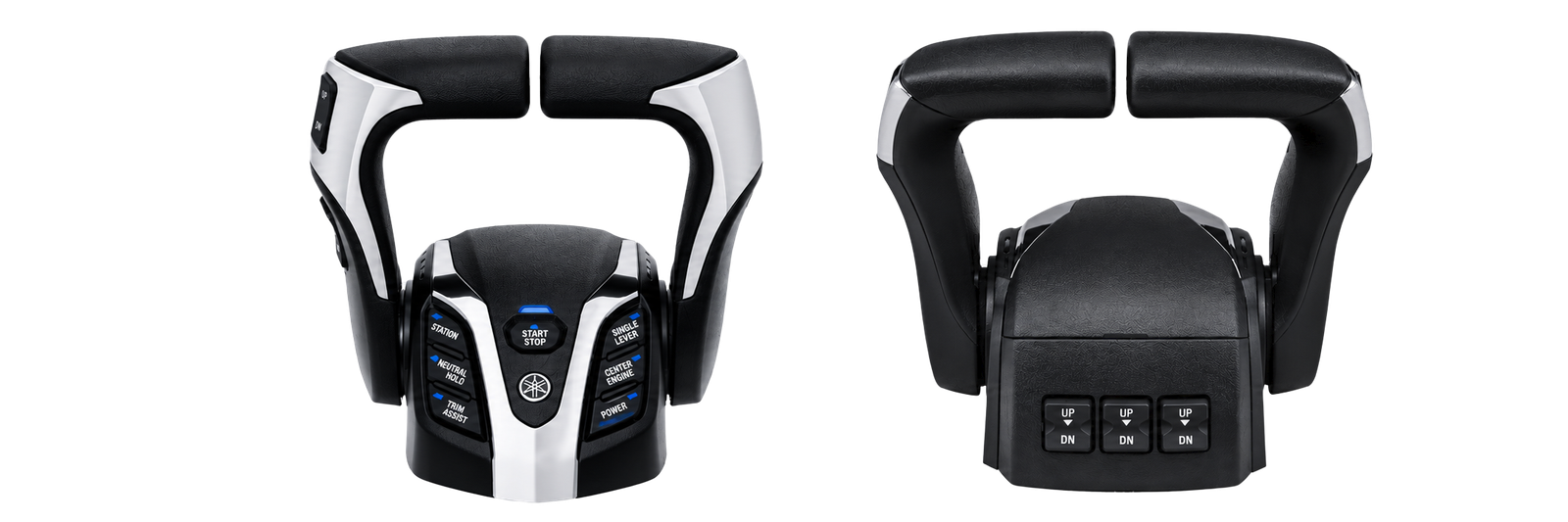

COMANDO 6X9

Tudo o que você precisa.
Onde precisa.

Cada comando foi pensado para tornar a operação mais intuitiva, precisa e natural.

Trim & Tilt

Controle da velocidade

Troca a estação de controle

Modo neutro

Liga / Desliga
os motores

Alavanca única

Motor central

Liga o sistema

Controle individual
do TRIM

Toque nos números para ver o que cada comando faz.

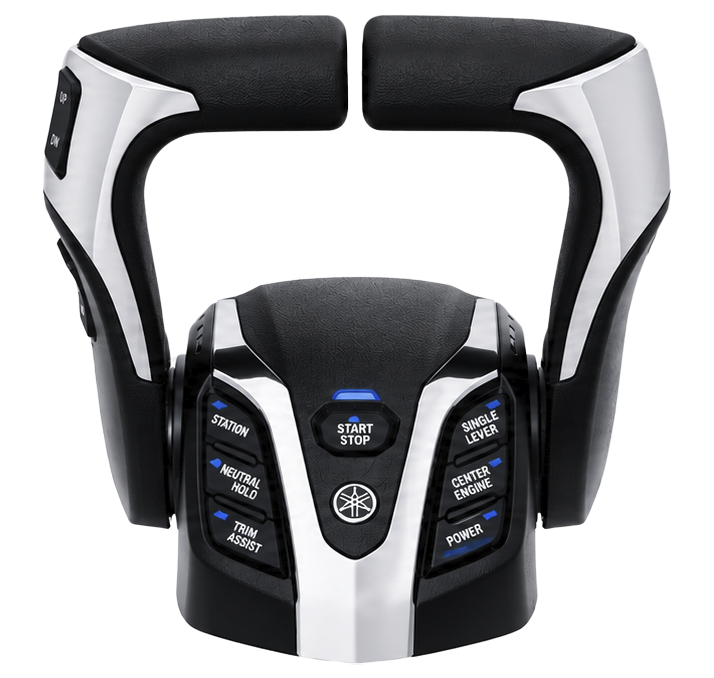

Comando 6X9 - vista frontal — Vista frontal

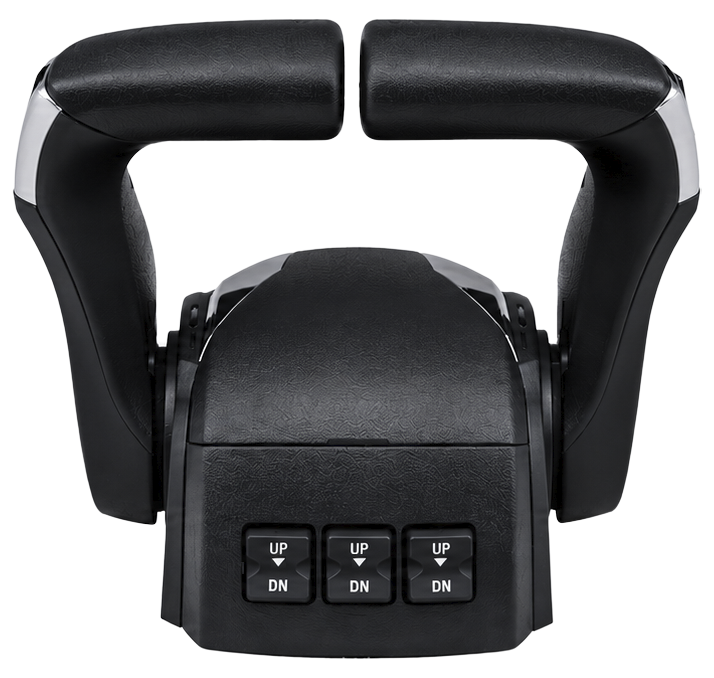

Comando 6X9 - vista traseira — Vista traseira

1Trim & Tilt
2Controle da velocidade
3Troca a estação de controle
4Modo neutro
5Liga / Desliga os motores
6Alavanca única
7Motor central
8Liga o sistema
9Controle individual do TRIM

Controle eletrônico digital para uma experiência de navegação mais intuitiva, precisa e integrada.

CL5

Pequena em tamanho,
gigante em informações.

A tela colorida CL5 touchscreen transforma o controle do seu motor de popa Yamaha em uma experiência mais simples, moderna e intuitiva.

Como centro de comando do sistema Helm Master® EX, ela reúne funções como piloto automático, SetPoint®, direção e ajustes diversos em um único dispositivo.

Com design elegante e compacto de 5", se encaixa perfeitamente no painel da embarcação, otimizando o espaço do cockpit para outros eletrônicos.

EKS

Chave EKS.

A Chave EKS traz praticidade e segurança ao oferecer funções como o travamento e destravamento do sistema e o controle da alimentação elétrica da embarcação.

Com ela, é possível energizar o sistema a distância, aliada à botoeira start/stop, permitindo ligar os motores sem precisar usar uma chave mecânica no console.

Até 5 metros de distância, o usuário pode destravar o sistema Y-COP™ com um simples toque e dar partida nos motores de forma rápida, segura e descomplicada.

*A Chave EKS é vendida separadamente e não acompanha o Helm Master® EX.

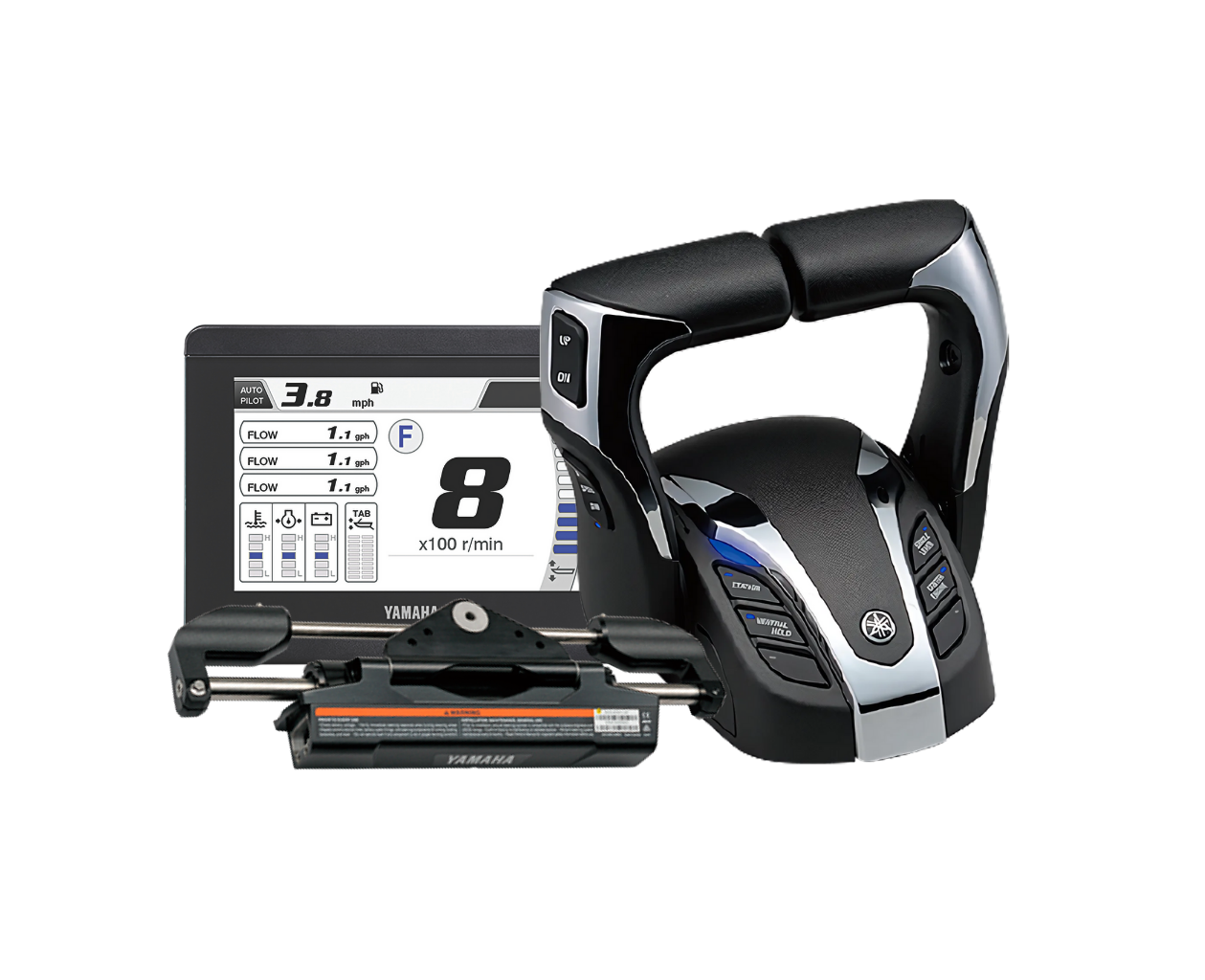

NÍVEL 2

Direção elétrica
digital.

Com o nível 1 do Sistema Helm Master® EX já instalado, você pode avançar para o nível 2 ao adicionar a Direção Elétrica Digital, disponível em versões parafusada ou embutida.

O sistema substitui os tradicionais componentes hidráulicos por uma solução mais compacta, precisa e integrada, elevando a experiência de condução da embarcação.

Digital Electric Steering

DIREÇÃO ELÉTRICA DIGITAL

Mais precisão.
Mais controle.

A Direção Elétrica Digital oferece uma condução mais estável, suave e extremamente precisa, com respostas rápidas e sem o atraso característico dos sistemas convencionais.

Seu design compacto e moderno ocupa menos espaço e contribui para um cockpit mais limpo e organizado, enquanto a integração eletrônica permite uma experiência de pilotagem mais natural.

A função smart lock-to-lock permite ajustar o número de voltas do volante entre os batentes, proporcionando maior conforto e controle de acordo com a preferência do piloto.

Resposta imediata

Comando preciso e sem atrasos perceptíveis na direção.

Smart lock-to-lock

Ajuste personalizado do número de voltas do volante.

Mais espaço

Design compacto para um cockpit mais limpo e organizado.

COMPATIBILIDADE

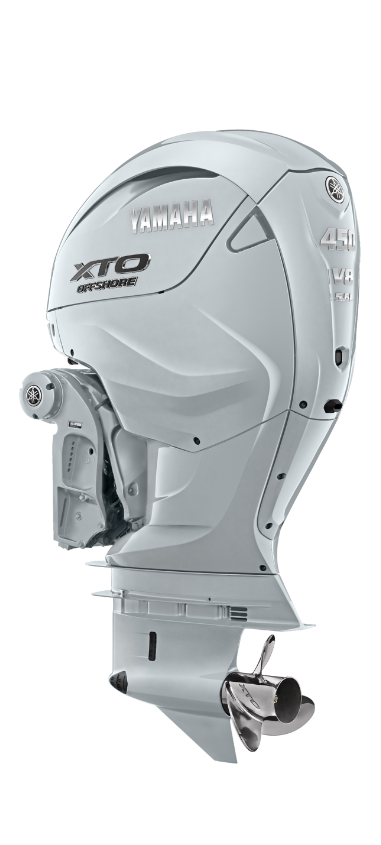

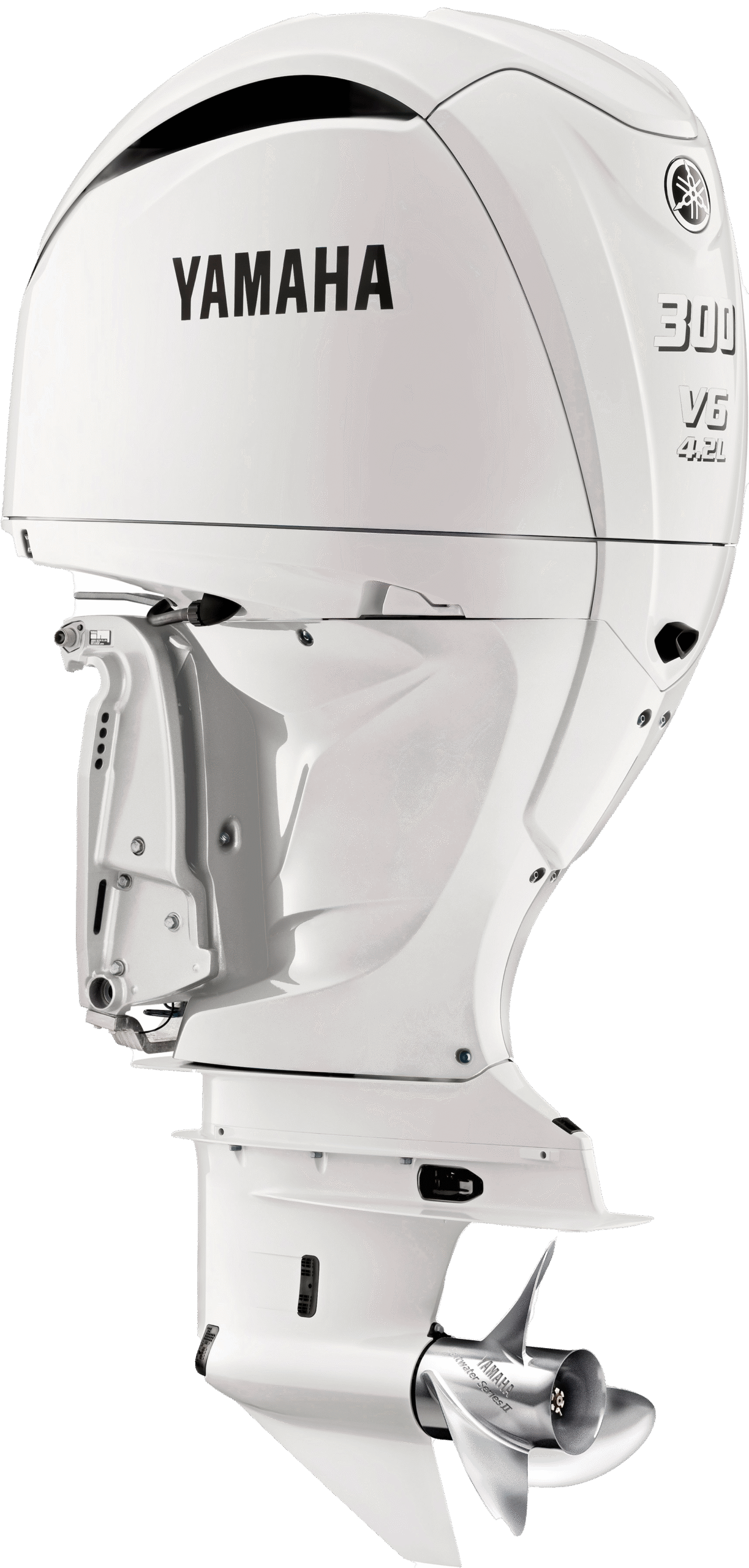

A Direção Elétrica Digital está disponível em diferentes configurações de motores Yamaha, com versões integradas e parafusadas de acordo com a aplicação.

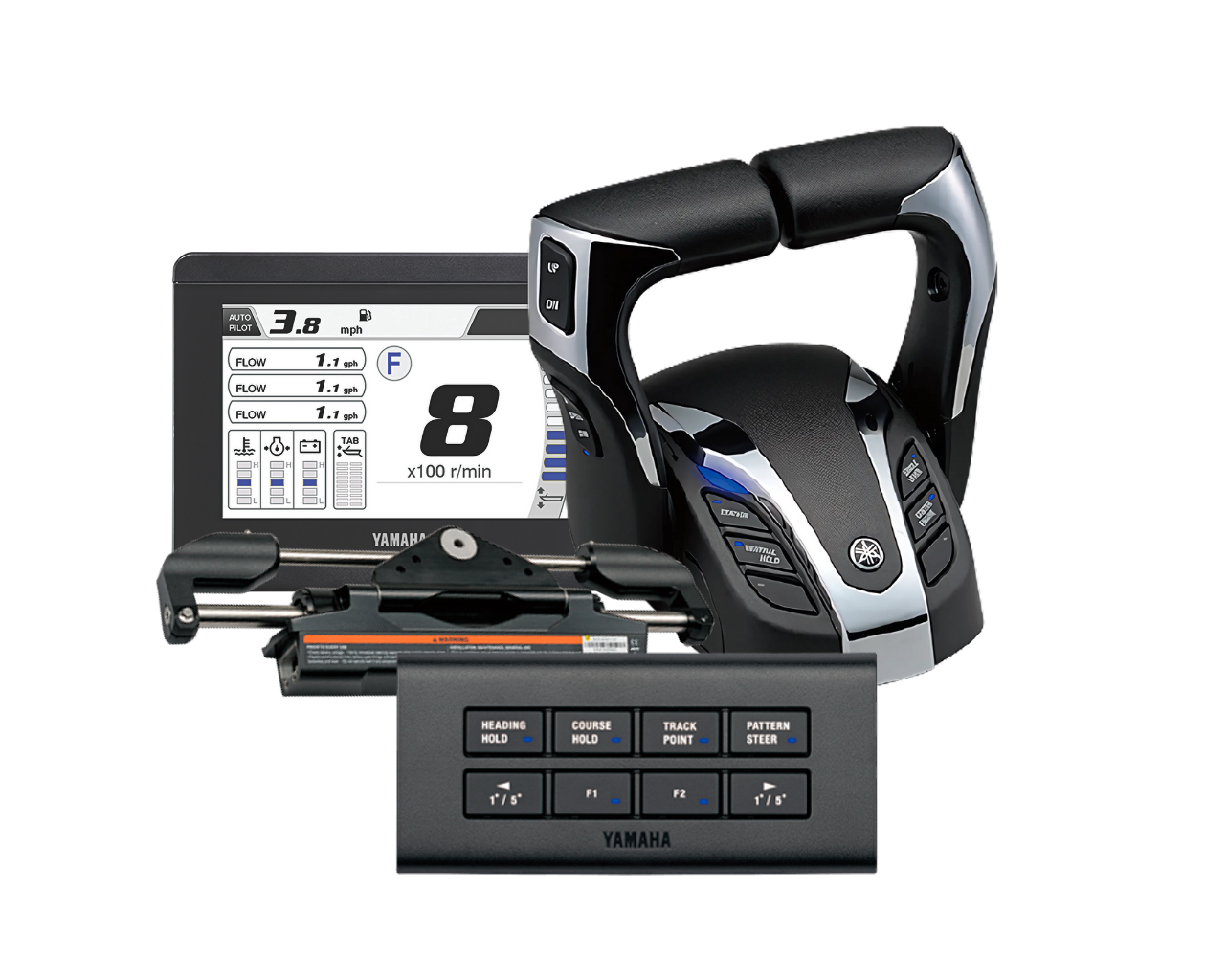

NÍVEL 3

Piloto
automático.

AUTOPILOT

Com a adição dos níveis 1 e 2, realize o upgrade para o nível 3 – o piloto automático adiciona precisão à navegação e mais diversão para a sua pesca.

Com um simples toque, você pode planejar rapidamente sua jornada, relaxar e deixar o piloto automático Helm Master® EX e a direção elétrica digital levarem você ao seu destino.

EXPLORE OS MODOS

Navegação que
trabalha por você.

Diferentes modos de automação para adaptar a condução à sua jornada, da navegação precisa à busca por novos pontos.

Selecione um modo para assistir à demonstração e explorar o sistema. Deslize para explorar os modos • Toque em um modo para assistir.

01 Trackpoint

02 Heading Hold

03 Course Hold

04 Pattern Steer

05 Pattern Search

06 Williamson Turn

01 06

NAVEGAÇÃO

Trackpoint

Siga um ponto ou uma rota definida com assistência automática durante a navegação.

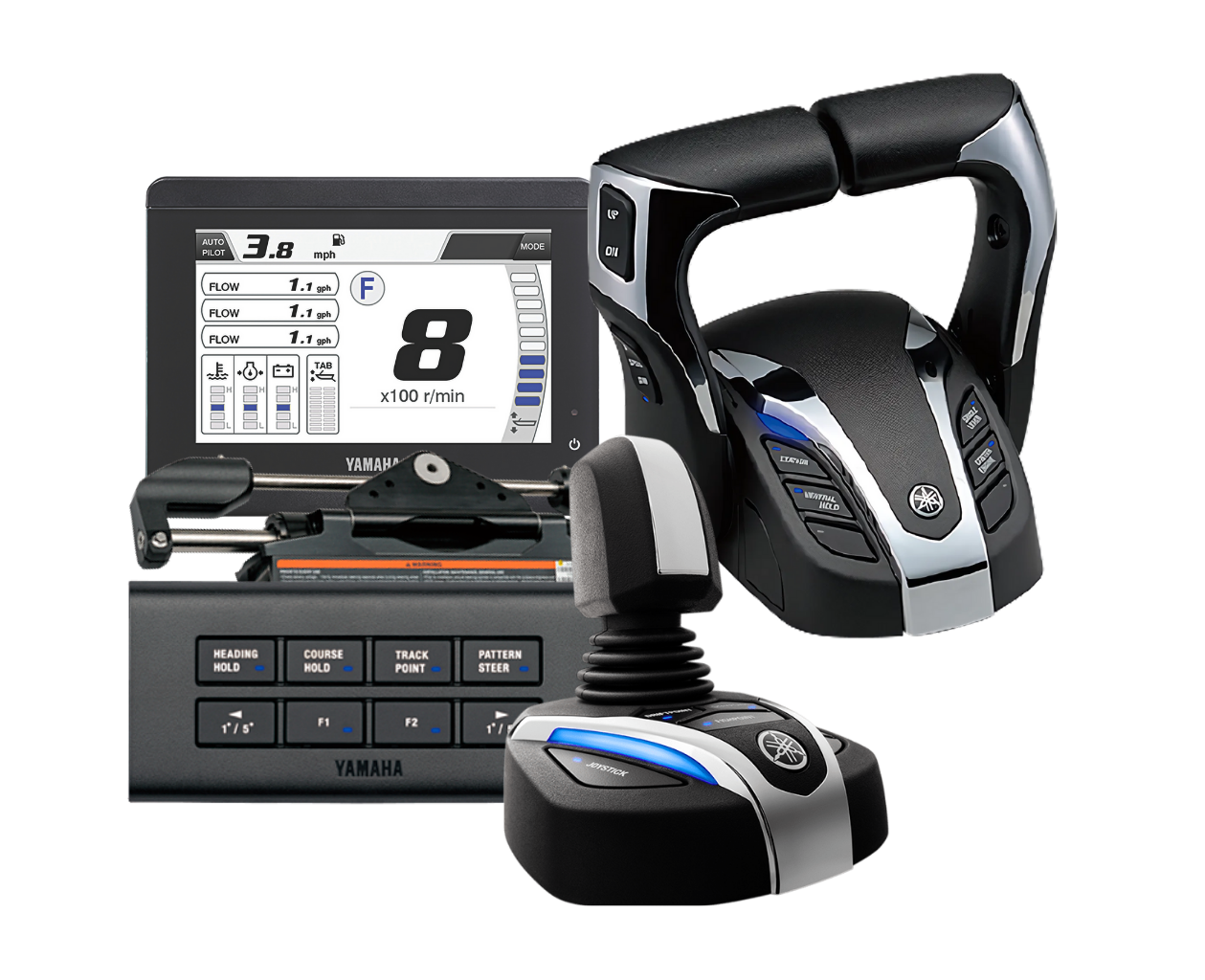

NÍVEL 4

Liberdade para
manobrar.

O nível máximo do Helm Master® EX reúne toda a tecnologia do sistema em uma experiência de controle ainda mais intuitiva.

Com o novo joystick, você integra aceleração, troca de marcha e direção em uma única interface, com precisão para manobrar em espaços reduzidos e controlar a embarcação com movimentos suaves e naturais.

JOYSTICK MANEUVERABILITY

Um toque.
Controle completo.

O joystick do Helm Master® EX foi desenvolvido para tornar as manobras mais intuitivas, especialmente em baixa velocidade, oferecendo controle preciso para atracar, girar em espaços reduzidos e navegar em áreas de baixa velocidade.

01 Controle integrado

Direção, aceleração e troca de marcha em uma única interface.

02 Manobras precisas

Movimentos suaves para situações que exigem máxima precisão.

03 Controle intuitivo

Operação com uma só mão, de forma natural e progressiva.

SETPOINT™

A embarcação fica
onde você quer.

O Helm Master® EX leva o controle da posição para outro nível. Com o SetPoint™, a tecnologia trabalha para manter a embarcação exatamente na condição escolhida.

FishPoint™

DriftPoint™

StayPoint™

Lateral Assist

01 / 04

SETPOINT™

FishPoint™

Mantém a posição da embarcação usando GPS e rotação mínima, sem necessidade de lançar a âncora. Ideal para pesca estacionária.

MANOBRABILIDADE

Precisão para
cada movimento.

O joystick permite movimentos para frente, para trás, para os lados e diagonais, além de possibilitar o giro da embarcação no próprio eixo. O resultado é um controle muito mais intuitivo em manobras de baixa velocidade.

Com aplicações para múltiplos motores e integração com bow thruster, o sistema amplia ainda mais as possibilidades de controle.
